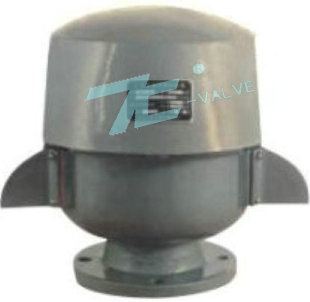

真空泄压阀_介绍特点分类使用_上海首龙【TC品牌】
产品型号：ZXF
产品口径：DN50 ~250mm
产品压力：1.6mpa
产品材质：铸钢|不锈钢、等
ZXF真空泄压阀简介:
一、真空泄压阀产品特点：
1、ZXF真空泄压阀是安装在储罐上的负压通风装置，可与呼吸阀配套使用，用于增加储罐空气吸入量以防储罐抽瘪，也可单独使用。
2、ZXF真空泄压阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
3、ZXF真空泄压阀具有防冻性能、也适用于寒冷地区。
4、操作压力-392.3Pa(-40mmH 2 O),+1765(+180mmH 2 O)或按用户要求定。
二、 真空泄压阀连接尺寸：
|
规 格 |
尺 寸 （ m m ） |
||||||
|
H |
L |
D |
D 1 |
D 2 |
n |
d |
|
|
DN50 |
258 |
284 |
Φ140 |
Φ110 |
Φ90 |
4 |
14 |
|
DN100 |
372 |
446 |
Φ205 |
Φ170 |
Φ145 |
4 |
18 |
|
DN150 |
400 |
632 |
Φ260 |
Φ225 |
Φ200 |
8 |
18 |
|
DN200 |
461 |
736 |
Φ315 |
Φ280 |
Φ255 |
8 |
18 |
|
DN250 |
520 |
876 |
Φ370 |
Φ335 |
Φ310 |
12 |
18 |
三、真空泄压阀订货须知：
⑴ZXF真空泄压阀产品型号与名称
⑵ZXF真空泄压阀公称通径DN
⑶ZXF真空泄压阀额定流量系数KV
⑷ZXF真空泄压阀公称压力和压差
⑸ZXF真空泄压阀阀体和阀内组件材料
⑹ZXF真空泄压阀流量特性
⑺ZXF真空泄压阀适用温度
⑻ZXF真空泄压阀电源电压和控制信号
⑼ZXF真空泄压阀是否带附件。
欢迎新老客户来电来函。021-61246982
